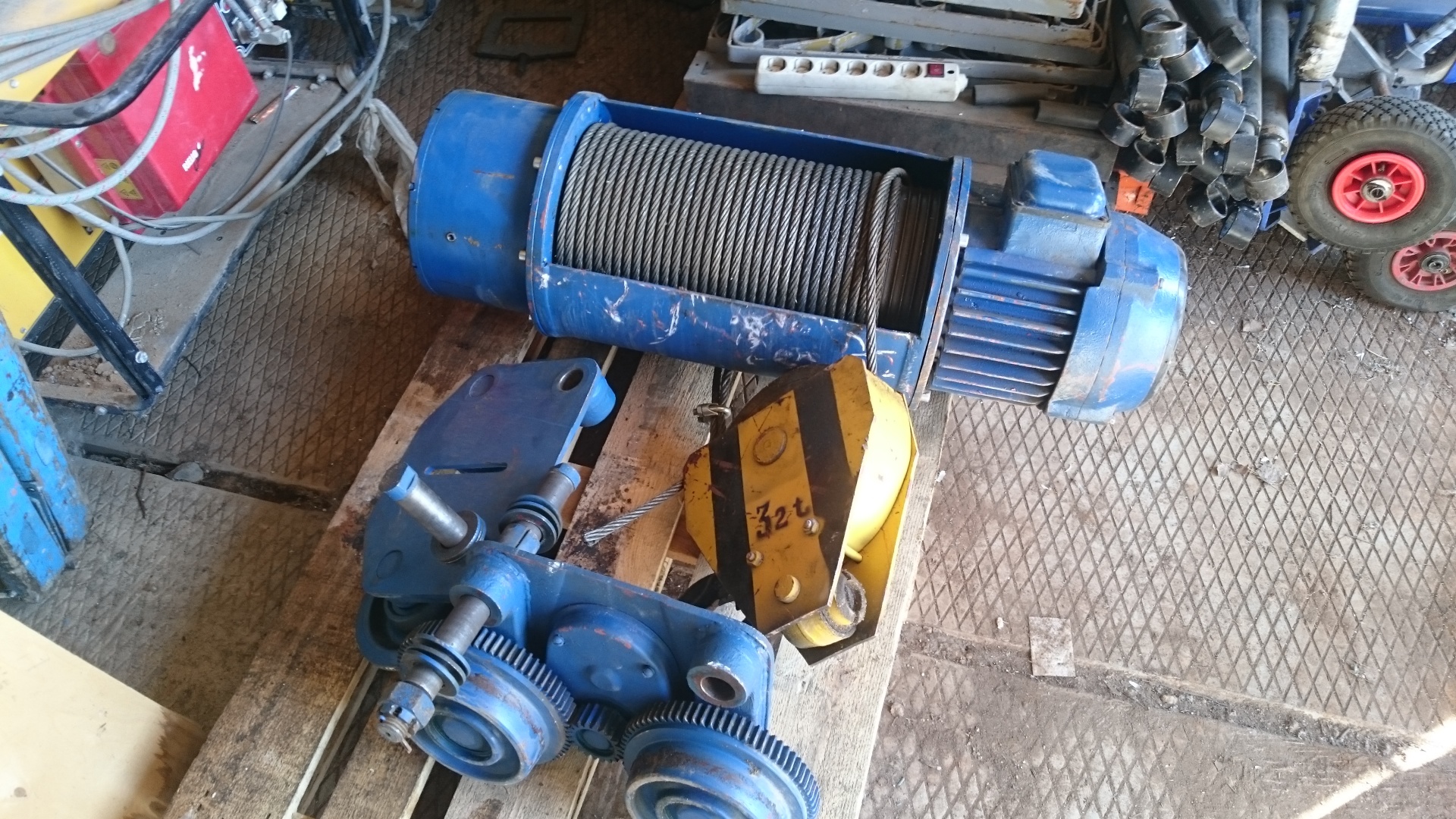

/ Электрооборудование и схемы электрических талей Назначение и устройство электрических талей Электрическая таль - это малогабаритная лебедка, все элементы которой (электродвигатель, редуктор, тормоз, канатный барабан с нарезкой для укладки каната, шкаф с пусковой аппаратурой и другие необходимые устройства) смонтированы в одном корпусе или прикреплены к этому корпусу. Электрическая таль включает, также, ходовую часть для перемещения по монорельсовому пути и крюковую подвеску.

Как правило, тали снабжаются подвесным пультом для управления с пола. Если не учитывать ручные тали и автомобильные домкраты, электрические тали являются самыми распространенными грузоподъемными машинами в мире. Электрические тали предназначены для подъема и горизонтального перемещения по монорельсовому пути грузов в помещениях и под навесом при температуре окружающего воздуха от -20 (-40) до +40°С. Тали применяются в составе подвесных и опорных однобалочных, консольных, козловых и других кран а также монорельсовых дорог и самостоятельно. До начала 90-х годов в Советском Союзе производилось большое количество подъемно-транспортной техники, однако спрос на эту техника всегда превышал производство.

Электрических талей распределялось 160-180 тыс. В год (в том числе примерно половина производства Болгарии), а потребители запрашивали вдвое больше. Основная масса электрических талей используется для оснащения однобалочных и консольных кранов. Электрооборудование электрических талей Электрические принципиальные схемы талей, имеющих различную конструкцию, имеют много общего и заметные отличия. Они показывают принцип устройства и работы электрической аппаратуры талей. Питание талей осуществляется от сети переменного трехфазного тока напряжением 380В с частотой 50Гц.

Таль электрическая монтаж. Модель тельфера электрическрго проста и надежна в эксплуатации, отличается высоким качеством. Инструкция по монтажу и эксплуатации Электротельферы типа bТ “Балканско ехо” Кръвеник. ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ. Электротельферов типа Т .

На электрических талях применены без тепловой защиты с электрической блокировкой. Управление электрическими талями осуществляется вручную с пола через подвесной.

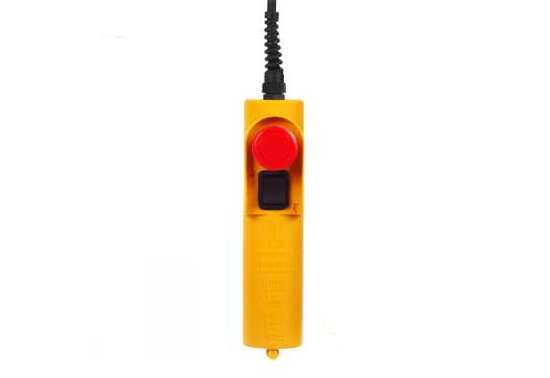

Конструкция кнопочного поста такова, что включение механизмов тали возможно только при непрерывном нажатии на кнопку. Схемой включения контактов кнопок поста управления предусмотрена электрическая блокировка, исключающая возможность одновременного срабатывания пускателей при одновременном нажатии кнопок, предназначенных для включения противоположных движении одного и того же механизма. Это не исключает возможность одновременного включения разных механизмов (совмещения передвижения с подъемом или опусканием груза). В представленных принципиальных схемах сохранены обозначения элементов, примененные в руководствах по эксплуатации.

Принципиальная электрическая схема тали грузоподъемностью 5,0 т Слуцкого завода ПТО Подвод питания к тали должен осуществляться четырехжильным кабелем, одна их жил которого - заземляющая. При троллейном питании тали необходимо иметь четвертый,. Схема управления талью работает на токе низкого безопасного напряжения 42В. Которое получается с помощью трансформатора (Т) с раздельными обмотками, подключенного к фазам А и С. Вторичная обмотка трансформатора (Т) должна быть заземлена. Предохранители (F1, F2, F3) защищают обмотки трансформатора.

Ключ-марка (S) поста управления ПКТ-40 обеспечивает включение системы управления талью и подачи напряжения. Кнопки управления талью (на посту) (S1, S2, S3, S4) обеспечивают подачу тока на катушки (К1, К2, КЗ, К4) соответствующего магнитного пускателя. Каждый кнопочный элемент обеспечивает за счет своей конструкции первую ступень электрической блокировки от одновременного включения реверсивных пускателей одного двигателя. Вторая ступень электрической блокировки с этой же функцией обеспечивается нормально-закрытыми контактами пускателей (К1, К2, K3, К4).

Конечные выключатели (S7, S8) разрывают электрическую цепь катушек (К2-К1, К4-КЗ). На выключатели (S7, S8) через механическую кинематическую цепь воздействует канатоукладчик. Выключатель (S9) дублирует действие выключателя (S7). Катушка тормоза включена в рассечку фазы В, имеет две секции, которые намотаны двумя параллельными проводами, а скоммутированы так, что начало одной (Н2) соединено с концом другой (Ф1), образуя один общий вывод, а другие концы секций (Ф1 и Ф2) связаны с диодами (Д1 и Д2). Силовая часть схемы обеспечивает питание двигателей. Это происходит с помощью контактной части реверсивных пускателей K1-K2 и КЗ-К4. Принципиальная электрическая схема талей 0,25 и 0,5 т не оборудованных приводом передвижения Принципиальная электрическая схема талей грузоподъемностью 3,2 т Барнаульского Станкостроительного завода Диигатель механизма подъема талей запрессован в барабан.

Тали оборудованы колоночным тормозом, выключателем верхнего поло теним подвески (могут быть оборудованы выключателями верхнего и ниш него положения крюковой подвески срабатывающими от канатоукладчика). Понижение напряжения цепи управления не предусмотрено.

Основное исполнение с одной скоростью подъема. Токоподвод к талям с помощью гибкого кабеля В качестве струны используется стальная или латунная проволока в 5 мм или стальной канат.

Кольца (3 и 4) - 40. Зажимы (5) не должны иметь острых кромок и оборудуются стяжным болтом (6). Подкладка (7) может быть выполнена из резиновой трубки. Расстояние между подвесками при натянутом кабеле должно быть в пределах 1400 - 1800 мм. Чтобы предотвратить обрыв кабеля, совместно с ним в зажимах закрепляется мягкий стальной трос диаметром около 2,5 мм, длина которого несколько меньше длины самого кабеля, чтобы натяжение передавалось через трос а не через кабель. Если путь перемещения тали находится в пределах 30-50 м. В качестве направляющей используется двутавр или другая жесткая направляющая.

В зтом случае кабель подвешивается на роликовых подвесках. Если же путь перемещения тали превышает 50 м. Возможность использования простого и дешевого кабельного токоподвода следует проверить расчетом. Расчет должен подтвердить допустимость величины потерь в длинном кабеле и способность тали без груза преодолевать сопротивление перемещению колец или кареток на полной длине токоподвода. В некоторых случаях, при малом сечении жил токоподводящего кабеля (при малой передаваемой мощности), при искусственном утяжелении тали без груза и т.п.

Удается довести длину кабельного токоподвода до 60 и более м. При троллейном питании, которое используется при больших длинах перемещения талей и при эксплуатации талей на путях с поворотами (в составе монорельсовых дорог или самостоятельно) токосъемник может быть установлен с любой стороны монорельса. При троллейном питании следует применять малогабаритный закрытый шинопровод или троллейную трассу, выполненную по проекту.
